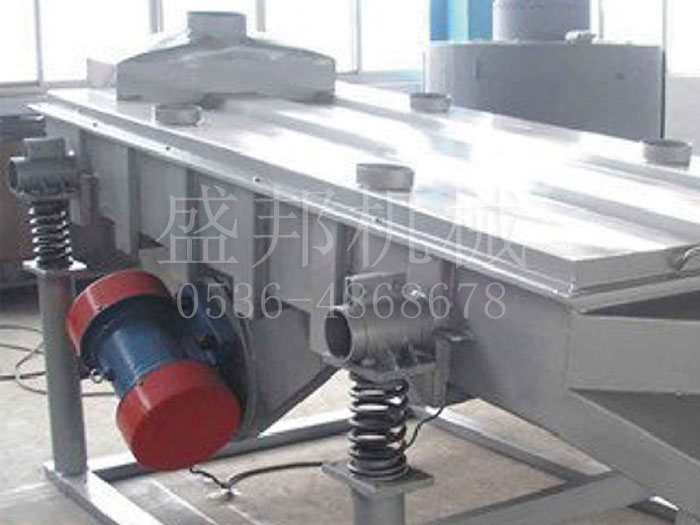

SHZ石灰乳振動篩
一、 概 述
SZH石灰乳振動篩是采用彈簧板或震動電機振動，提高振篩運行平穩度的一種新型的篩漿設備。廣泛應用于造紙、礦山、化工的石灰乳渣分離等以及制漿流程中的除節和粗選。當用于除節時可安裝在洗漿流程之后；而用于粗選時，則安裝在洗漿流程之前。振動篩具有生產能力大，噪音小，操作方便、維修率低、低耗節能等優點，是現代化工業中固液分離，除渣、漿料篩選凈化的理想設備。
二、主要技術參數
型號 | SZH2 | SZH15 | SZH31 |
篩選面積（m2） | 0.85 | 1.2 | 4.65 |
篩板規格（mm | 650X1300 | 800×1500 | 1500X3100 |
篩孔直徑 | 40-100目 | 60-100目 | 60-100目 |
振動頻率(次/分 | 1000-2000 | 1000-2000 | 1000-2000 |
振幅 | 0.1-2.5 | 0.1-2.5 | 0.1-2.5 |
電動機(kw) | 1.5 | 2.2 | 5.5 |
三、工作原理
漿料通過乳液出口（或穩漿箱出口）流入篩框，電機通過偏心軸板帶動篩框振動，乳液和灰渣通過篩板進行分離，乳液進入底部乳液槽并從出液口流出，進入乳液儲存槽。粗渣被留在篩板上，借助篩框的振動將粗渣沿傾斜面推至篩框端部排出，避免粗渣堵塞篩孔。
四、結構特征及性能
偏心輪式振框篩由穩漿箱、漿槽、篩框、振動系統、減振裝置及漿位控制板等部件組成。（在大規格的振動篩中不用穩漿箱）
（1）本機配有漿位調節裝置，用來調節漿槽中的水位，水位的高低影響漿料篩選時的壓力差及篩框振動阻力的大小，用水位高低直接來控制漿的質量和產量。
（2振動系統的電機通過高強度平機帶連接器和振動篩框聯接，驅動偏心輪穩定旋轉，配用電機功率小，高效節能，減少維護，使用壽命長。
（3）減振機構是由安裝在漿槽上的四條彈簧板將篩框支撐起來，使篩框按規定的振動頻率振動，承受能力大，噪音低。
（4）篩框上部高壓噴水管，在篩漿時根據用量的大小可自由調節。（在石灰乳渣分離時不用此裝置）
（5）篩板有不銹鋼板和普通板兩種，篩孔有40-100目等規格，用戶可根據自己的工藝需求在訂貨時選訂。
